一、概述
厂用/配电中压开关柜为全厂辅机/供电系统的供电枢纽 。在爆发内部故障时，是否能迅速地切除故障，对全厂/配电系统的清静运行至关主要 。可是，按现在的；ぜ苹，保存以下几个问题：
①中压母线尚没有设置任何专门的；;而是由进线开关的相关后备；だ醇婀说;
②进线开关与出线开关的；ば枰嗷ヅ浜:一样平常速断；ぱ邮钡募恫钪辽傥300ms，甚至500ms;
③过流；さ呐浜霞恫罡浅ご1–2秒 。
以是，厂用/配电系统中压母线上所爆发的任何以障都至少要延时切除 ；痪浠八，现有的厂用中压母线能在第一时间切除故障的；ふ站筛隹杖 ？墒，我们只要稍加注重，就会不难发明岂论是中压开关母线的上游照旧下游的诸多电气装备无一没有配有快速； 。相比之下，我们生怕很难有充分的理由来说明，中压母线的清静性可靠性应该受到这样的懈怠 。鉴于中压母线的主要职位，任何以障的延时切除，都是我们极为不肯意看到的状态 。由于开关柜内的种种故障，其短路电流所爆发的电弧及其大宗的高温，使柜内气体急剧膨胀，可在极短的时间内抵达巅峰，严重危及人身和装备清静 。
1.1电弧光爆发的缘故原由
引起开关柜弧光短路故障的缘故原由许多，主要有：绝缘故障、载流回路不良、外来物体的进入、人为操作过失、系统改变或故障等 。
1.2电弧光的能量

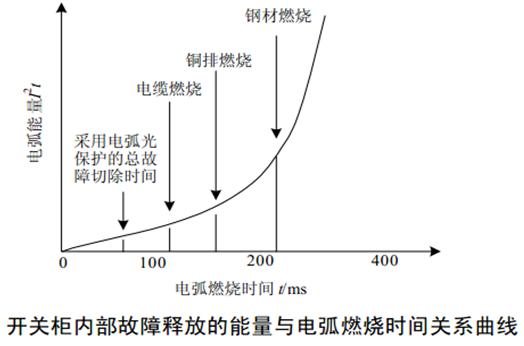

开关柜爆发内部弧光故障爆发的短路功率可高达8~60MW，所爆发的能量与电弧的燃烧时间、短路电流的平方值、柜体几何尺寸以及所使用的质料等因素有关，其中较主要的因素是短路故障电流及电弧燃烧的时间，电弧能量与有关电弧燃烧的时间的关系如图所示 。从图中可以看出，电弧燃烧一连时间凌驾100ms，所释放的能量最先急剧增添，接着种种故障效应对开关装备的电缆、铜排以及钢材造成严重损坏.
1.3电弧光对装备的危险：
电弧光爆发时爆发的大宗气体，其压力波可造成盘体变形、破碎；电弧可使铜排气化的体积膨胀，空气因高温而膨胀；爆破音造成盘内强烈震惊，使牢靠元件松脱 。高温可造成电缆在100ms内燃烧、及所有绝缘质料的燃烧，造成铜排、铝在150ms内燃烧熔毁气化，并爆发大宗的浓黑有毒的烟气，这些含有大宗碳黑烟气将迅速扩散至整段母线和开关柜，造成所有一次和二次装备外貌的严重污染，使得绝缘电阻为零 。
由于开关柜为刚性毗连，结构紧凑，空间有限，使得任何方法的整理事情，都将是耗时，艰辛的 。更不必说受损装备的替换了 。较为主要的是整段母线的停役，给全厂带来的经济损失将是无法估量的 。同时要想使装备的绝缘完全恢复到原来的水平险些是不可能的 。
ZD-DHG电弧光；は低呈褂玫缁」馓酵芳嗖獾缁」庑藕，配合过流判断故障，其整组行动时间小于20ms，加上断路器35-60ms的跳闸时间，能有用；た刈氨，是现在行动较快的电弧光；は低，是中压开关柜内部故障；さ慕霞呀饩黾苹 。
二、ZD-DHG电弧光；ぷ爸玫奶氐：
?整组行动跳闸出口快；
?接纳过流和弧光做判据，行动可靠；
?一连周全的自检功效；
?可按州差别接线无邪编程；
?装置轻盈无邪 。
三、系统组成
3.1主控单位ZD-DHG-H
主控单位通过检测短路电流和来自弧光传感器的行动信息，并对网络的数据举行处置惩罚、判断，发出跳闸信号以切除故障 。该系统弧光单判据与弧光电流双判据可选 。别的，主控单位凭证辅助单位传送来的弧光传感器的行动信息，提供弧光故障点的定位信息 。
3.2弧光收罗器ZD-DHG-C
弧光收罗器装置在控制柜中，每个收罗器可丈量8路弧光，设置2继电器出口，2路开关量输入；弧光收罗器收罗到故障信号通过通讯接口传回主机，由主机做出判断是否发出跳闸指令 。
3.3电流收罗器ZD-DHG-A
电流收罗器装置在控制柜中，每个收罗器可丈量6相电流采样，设置2个继电器出口，2路开关量输入；电流收罗器收罗到故障信号通过通讯接口传回主机，由主机做出判断是否发出跳闸指令 。
3.3弧光电流收罗器ZD-DHG-Z
弧光电流收罗器装置在控制柜中，每个收罗器可丈量3路弧光，三相电流采样，设置2个继电器出口，2路开关量输入；弧光电流收罗器收罗到故障信号通过通讯接口传回主机，由主机做出判断是否发出跳闸指令 。
3.4弧光传感器ZD-DHG-P
弧光传感器装置在柜内各距离中，可实现由简朴到重大、有选择性的； ；」獯衅髯魑飧杏υ，在爆发弧光故障时检测突然增添的光强，并将模拟光信号传给弧光单位或直接传给主控单位，弧光单位将光信号转为电信号之后举行较量、滤波、编码、电光转换，由光纤将数字光信号传给弧光扩展器或者主控单位 。
四、事情原理及特点
4.1事情原理

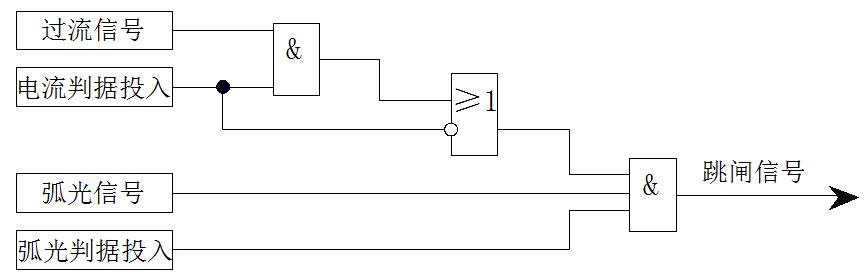

；は低持械幕」獗；は低惩ü觳饪毓衲诓勘⒐收鲜狈⒊龅幕」夂偷缌鳌⒔拥匦藕磐槐淞坷磁卸鲜欠癖⒐收 。其判断原理如下图所示：
电弧光；ぴ硎疽馔
4.2弧光；び胍谎匠９鞅；そ狭
ZD-DHG有用降低电弧光危险的要领是以较快的速率切断故障电源，弧光；ふ俏诵枨蠖杓 ；」獗；つ芸焖偌觳饣」獾姆浩，将它的燃弧时间减到较少，从而镌汰装备工业的损失，；な虑橹霸钡娜松砬寰 。
五、手艺指标和使用情形
?装置电源电压：AC/DC85～265V
?装置功耗：主机：≤10W分机：≤5W
?输出触点容量：继电器：AC250V5A
?开关量输入：AC/DC220V
?电流采样精度：±5% 。规模：0.1In～20In，瞬间20倍过流值（1A、5A可 。
?RS485通讯：波特率9600bps19200bps57600bps115200bps可选
隔离电压2500VDC
?事情情形温度：-10℃～+50℃运输极限情形温度：-40℃～+70℃
贮存极限情形温度：-25℃～+55℃
?大气压强：86～106KPa
?海拔高度：小于2000m，特殊情形下可抵达4000m
?弧光单判据反应时间：≤10ms
弧光电流双判据反应时间：≤20ms
?适用规模：3kV～35kV
?情形湿度：5%～95%（装置内部不结露、结冰）
?腌臜品级:蚀性气体、蒸汽、导电灰尘，不得有爆炸性气体和破损绝缘性气体 。
